선입출력 배선연결 및 동작방법



A. 출력 전압 메타
B. 출력 주파수 메타
C. 출력 전류 메타

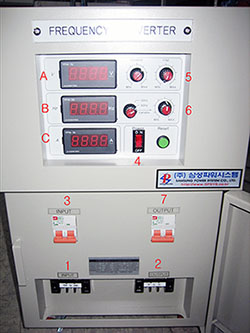

1. INPUT 단자에 입력 전원을 연결한다.(0V와 220V에 연결, G는 접지)
2. OUTPUT 단자에 부하를 연결한다. (N과 H에 연결, G는 접지)
3. INPUT N.F.B를 ON시킨다.
4. POWER ON/OFF SWITCH를 ON 시킨다.
5. VOLTAGE Dial knob로 출력 전압을 조정한다.
6. FREQUENCY SELECTER SWITCH를 이용하여 주파수를 설정한다.
7. OUTPUT N.F.B를 ON 시킨다.
8. 장비의 이상이나 용량을 초과 하였을경우 부저음이울리고, 전압이 다운된다.
이때는 부하가 정격용량을 초과하는지 확인하고 RESET을 누른다.



방식

P.W.M

입 력

입력 전압 220V ±10% (100/110/115/120/200/220/230/240/380/440V 옵션)

출 력

출력전압

0V ~ 300V
전압안정도 ±1%
출력 주파수 50Hz, 60Hz, 45~65Hz

주파수 안정도

±0.5%

파형

완전 Sine-Wave

절연내압

AC 1500V 1분간

절연저항

상온 온도에서 DC 500V 메가 측정

메타표시

전압(Voltage)

LED Digital Display Res.1V
전류(AMP) LED Digital Display Res. 0.1A
주파수(Hz) RMS LED Digital Display Res. 0.1Hz

보호기능

Electronic Circuit/Over Load/Short Circuit

환경

온도

0 ~ 40℃
습도 0 ~ 90%

무상보증기간

2년

주문제작일

발주후 3일~7일





모델명

용량

폭(Width)

깊이(Depth)

높이(Height)

SP-601F

1KVA

250 mm

460 mm

420 mm

SP-602F

2KVA

SP-603F

3KVA

350 mm

550 mm

595 mm

SP-605F

5KVA

SP-607F

7.5KVA

440 mm

750 mm

830 mm

SP-610F

10KVA

SP-615F

15KVA

SP-620F

20KVA

550 mm

900 mm

950 mm

SP-630F

30KVA
