On-line double conversion 디자인

Double Conversion On-line 디자인은 교류전원을 직류전원으로 변경하여 축전지를 충전시키고 인버터를 통해 직류전원을 교류전원으로 변경하여 공급함으로써 보다 정현파에 가깝게 하여 역률과 고조파를 개선하는 효과를 제공한다.



Automatic Bypass 기능

과부하나 UPS 오류가 발생했을 때 Pulsar Extreme 모델은 자동으로 전원을 Bypass 시킨다.

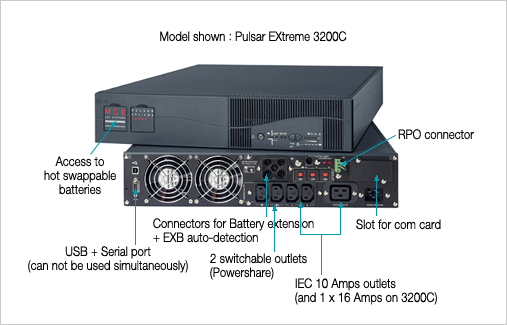

Rack & Tower 겸용

Pulsar Extreme C UPS는 Rack/Tower 겸용으로 사용할 수 있어서 사용자 환경에 따라 다양하게 사용할 수 있습니다. Rack 가이드 킷이 내장되어 있어서 유동적으로 설치가 가능하고 2U의 크기로 랙공간을 절약할 수 있습니다.



고효율 Battery Charger

Pulsar Extreme 모델의 Battery Charger는 2시간에 80%까지 Backup time을 확보하는 빠른 배터리 충전시간과 배터리의 수명을 늘인다.

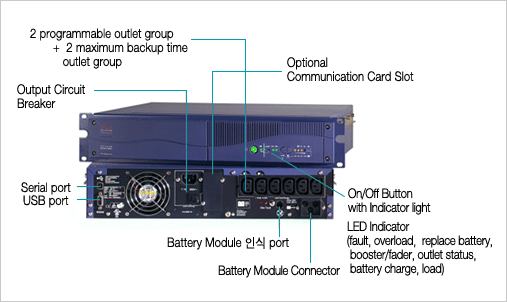

확장 BATTERY MODULE (EXB)

Pulsar Extreme C UPS에는 출력 포트 그룹 당 Power Management Software로 독립적으로 콘트롤이 가능하고 Load Segments 기능은 주요한 장비에 대한 배터리 백업 시간을 늘인다.



향상된 주변기기와의 통신 및 SNMP 지원

컴퓨터 주변기기를 위한 새로운 표준인 HID 타입의 통신 프로토콜을 적용하여 보다 쉬운 설치가 가능하고 Solution Pac Software를 통해 시스템의 Shutdown 기능을 제공합니다.

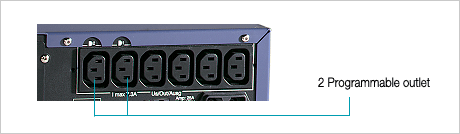

Load-Segment 기능

Pulsar Extreme C UPS에는 출력 포트 그룹 당 Power Management Software로 독립적으로 콘트롤이 가능하고 Load Segments 기능은 주요한 장비에 대한 배터리 백업 시간을 늘인다.



ECO mode

ECO mode는 UPS의 효율성을 최적화함으로써, Battery 최대 94%의 효율성을 제공한다. ECO mode에서의 특정 하드웨어들은 Automatic bypass를 통해서 지원되고 장애 발생시, Pulsar Extreme은 어떠한 전력공급의 끊김 없이 On-line double-conversion mode로 전환된다.

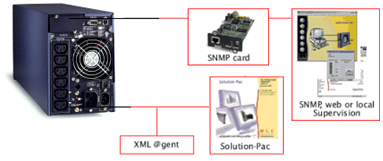

Local 및 Remote 모니터링 지원

Pulsar Extreme C는 통신포트나 SNMP CARD를 통해 출력포트 그룹 당 Power Management Software로 Local 이나 Remote 지역에서 독립적 콘트롤 및 모니터링이 가능하다

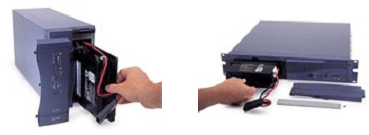

Hot-swap 사용자 교체 가능 배터리

배터리 교체 경고 기능을 통해 시스템 가동시간의 감소를 예방할 수 있으며 사용자 배터리 교체가 가능하다.






모델명

2000

3000

1000C

1500C

2000C

3000C

▷ General

Power (pn)

2000VA/1330W

3000VA/2000W

1000VA/700W

1500VA/1050W

2200VA/1540W

3200VA/2080W

입력 전압 허용 범위

Battery power 사용 없이 84/120/160 ~ 265

120/140/160 V* to 276 V

120/140/160 V* to 284 V

주파수 범위

50/60 Hz

50/60 Hz, auto-select, input frequency 40-70 Hz,
frequency converter

Power factor (THDI)

0.99 (<5%)

>0.95 (<5%)

Sinusoidal 출력 범위

200/208/220/230/240 Volts

200/208/220/230/240 volts

Harmonic distortion

<3% for linear loads, <5% for non-linear loads

<4% on linear load, <6% on non-linear load

Efficiency

89%

90%

87%

88%

89%

90%

Crest factor

3:1

Short circuit current (A)

27

41

29

29

27

41

Overload capacity (online mode)

130% for 60s, 160% for 10s, 250% for 1s

110% permanent, 130% 12s, > 130% 1.5s

▷ 배터리

Battery 자가 진단

사용자정의 특정주의 지정가능

특징

온도변화에 따라 배터리 충전전압이 변화하여 배터리 stress를 해소함

충전시간

4hrs

▷ 통신

USB port

Yes

RS232 port

Yes

Optional cards

SNMP card

▷ 표준 및 인증

Performance

EN 50091 - 3

EN 50091-3/IEC 62040-3

Safety

EN 50091 - 1, IEC 60950

EN 50091-1, EN 60950 (RD/), IEC 60

EMC

EN 50091-2, EN 55022/B, EN 5501/B, FCC port 15- support B - Class A

EN 50091-2/IEC 62040-2, EN 55022/B, FCC 47
part 15-subpart B - Class A, IEC 61000-4-2,/-3/-4/-5/-6/-8/-11, IEC 61000-3-2/-3

Marking and certification

CE, TUV/GS, UL, cUL, T-Tick

CE, TUV/GS, UL, cUL, C-Tick

dDesign and manufacture

ISO 9001, ISO 14001

ISO 9001

▷환경

Acoustic noise

45 dB

<40 dBAl

Operating temperature

0 to 35

0 to 40

▷ 부피 (HxWxD)

Tower (mm)

443x173x465

235.5x145x400

235.5x145x505

86.5 (2U) x 438 (19”) x 654.2

Rack (mm)

177(4U)x483x462

88(2U)x
482.6x430

88(2U)x
482.6x493

▷ 무게

Tower (Kg)

28

33

12

15

35

36

Rack (Kg)

31

36

16

20

35

36

▷ 무게
(확장팩)

Tower (Kg)

22

28

15

21

42

42

Rack (Kg)

25

31

21

27.5

42

42
